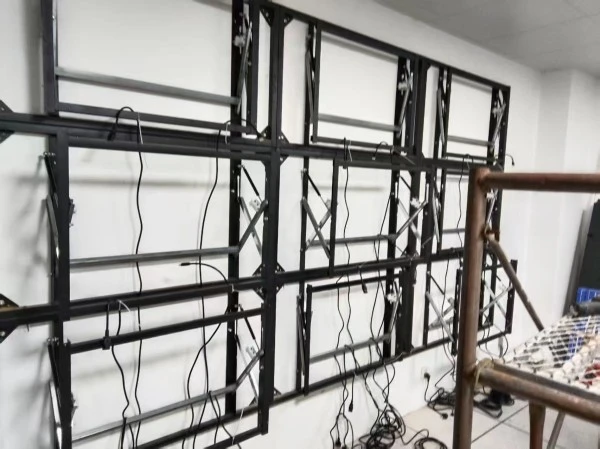

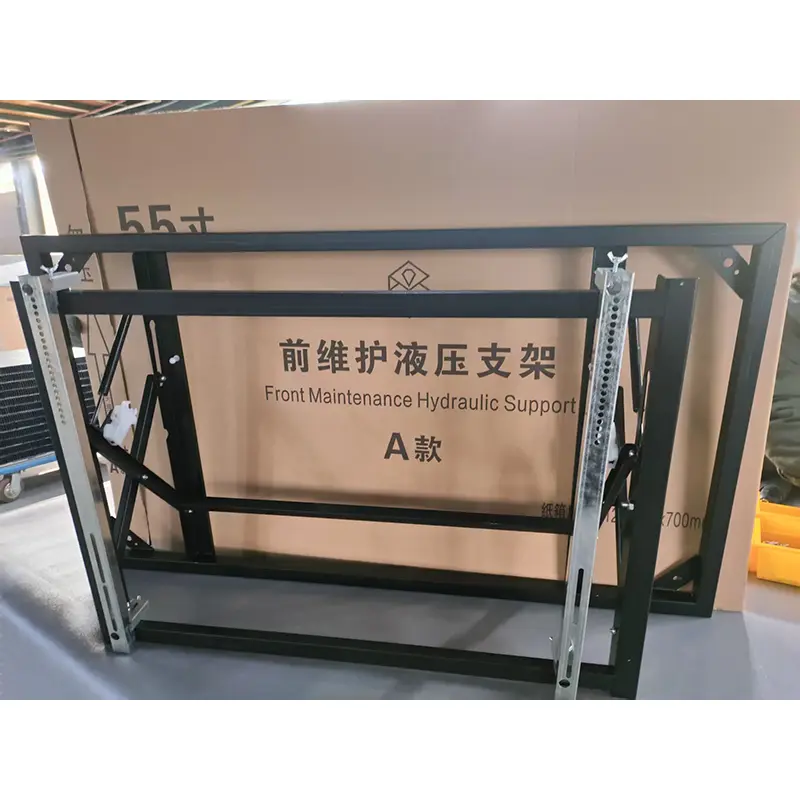

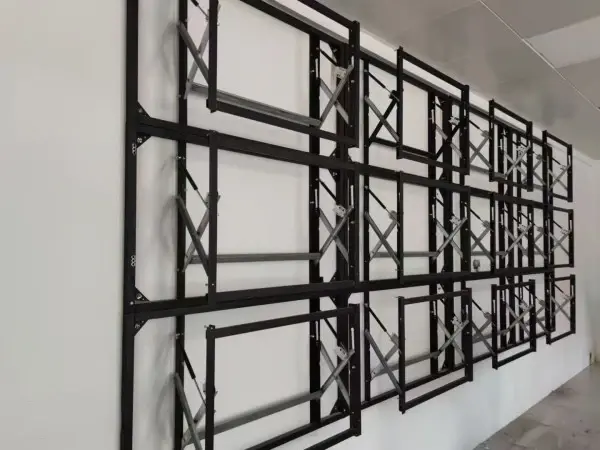

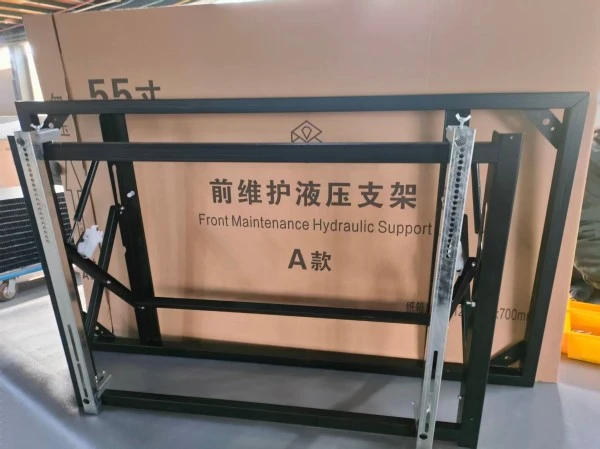

49-palcový nástenný video držiak

Tento modulárny montážny systém je exkluzívne navrhnutý pre 49-palcové LCD videostenové panely s podporou viacerých obrazoviek na vytvorenie veľkých zobrazovacích stien. V porovnaní so 46-palcovou verziou vážia 49-palcové panely viac (každý o 20 – 30 kg) a majú tenšie rámy, čím sa kladú vyššie požiadavky na nosnosť konzoly a presnosť doladenia. Držiak je vyrobený zo zosilnených profilov a širokého rozsahu jemných dolaďovacích mechanizmov a zaručuje dlhodobú rovinnosť a stabilitu pre veľké video steny. Je ideálny pre špičkové konferenčné miestnosti, značkové výstavné sály, informačné obrazovky metra, steny pozadia pre veľké udalosti a iné scenáre.

Materiálové a konštrukčné špecifikácie

Prečo si dodávatelia vyberajú tento špeciálny 49-palcový držiak?

Výhody produktu

1. Presné nastavenie medzery pre 49-palcové panely s ultra úzkym rámom

49-palcové panely majú vo všeobecnosti tenšie rámy ako 46-palcové a sú citlivejšie na chyby spájania. Držiak, ktorý je vybavený širokým rozsahom viacrozmerného jemného doladenia (vertikálne, horizontálne, spredu a dozadu a nastavenie sklonu), stabilizuje medzery na 0,5 – 1,2 mm pre plynulé vizuálne efekty bez rozdelenia.

2. Vysoká nosnosť proti dlhodobému vysporiadaniu

Jednotlivé panely vážia až 30 kg a bežné držiaky majú tendenciu sa po pol roku používania nakláňať dopredu v hornej časti alebo klesať dole. Vďaka viacbodovej štruktúre rozloženého zaťaženia a spodným nosným podperám ponúka tento držiak bezpečnú nosnosť ≥ 80 kg. Prešiel seizmickými a vibračnými simulačnými testami a udržiava stabilnú konštrukciu pri nepretržitej prevádzke 7×24 hodín.

3. Flexibilné rozloženie s horizontálnou a vertikálnou zmiešanou inštaláciou

Podporuje ľubovoľné kombinácie riadkov a stĺpcov (2×2, 3×3, 3×4, 1×5 atď.) a zmiešané horizontálne/vertikálne rozloženia matice. Verzia na podlahu nevyžaduje žiadne vŕtanie do steny, vhodná pre mramorové steny, sklenené priečky a dočasné inštalácie.

4. Nezávislá údržba a rýchle odstránenie jedného panelu

Nezávislý upínací dizajn fixuje každý 49-palcový panel samostatne. Chybná výmena panela a údržba zadnej kabeláže nevyžadujú demontáž susedných obrazoviek; obsluha jednou osobou skracuje čas údržby o 70 %.

5. Skryté vedenie pre čisté a vyhovujúce usporiadanie

Na bokoch a zadnej strane držiaka sú vyhradené nezávislé káblové žľaby na oddelenie napájacích káblov (silný prúd) a káblov HDMI/Ethernet (slabý prúd), čím sa zabráni rušeniu signálu a spĺňajú normy požiarnej bezpečnosti a bezpečnostných kontrol.

6. Dvojité montážne režimy pre rôzne typy stien

• Montáž na stenu: Pre betónové a plné tehlové steny vrátane štandardných rozperných skrutiek M10

• Na podlahe: Voliteľná základňa pre nevŕtateľné miesta, ako sú centrá aktivít, dočasné výstavné haly a mramorové steny

Kroky inštalácie

Vyžadujú sa dvaja pracovníci; inštalácia 4-panelovej súpravy trvá približne 2–2,5 hodiny

1. Návrh schémy

Určite rozmery konzoly na základe množstva panelov (napr. rozloženie 3×4) a označte čiary umiestnenia na stene alebo zemi.

2. Inštalácia hlavného rámu

(1) Montáž na stenu: Nainštalujte vodorovné nosníky (jeden na rad) pripevnené k stene pomocou rozperných skrutiek M10 v intervaloch ≤ 600 mm.

(2) Stojace na podlahe: Namontujte ľavý a pravý stĺp plus spodné priečne výstuhy, pripevnite k zemi pomocou rozperných skrutiek M12 a vystužte stĺpy diagonálnymi výstuhami.

3. Predinštalujte závesné dosky

Pripevnite ladiace závesné platne k otvorom VESA na zadnej strane 49-palcových panelov, čím sa zabezpečí horizontálne zarovnanie.

4. Namontujte panely

Začnite od spodného radu, zarovnajte háky závesných dosiek s drážkami nosníkov, posúvajte sa pozdĺž vodiacich svahov a upevnite spodné západky.

5. Presné jemné ladenie

Upravte skrutky zdviháka pomocou dodaného šesťhranného kľúča, aby ste dosiahli rovnomerné medzery a ploché povrchy panelov.

6. Správa káblov

Drôty veďte pozdĺž bočných káblových žľabov s vyhradenými bodmi na viazanie káblov za každým panelom.

7. Konečné uzamknutie

Utiahnite poistné matice všetkých jednotiek a skontrolujte celkovú rovinnosť.

Aplikačné scenáre

Tabuľka výberu produktov

FAQ

Q1: Dá sa 49-palcový videostenový držiak vyrobiť na zakrivené spájanie?

Odpoveď: Štandardný model je pre ploché spájanie. Pre okolité výstavné obrazovky sú k dispozícii vlastné zakrivené adaptéry; na požiadanie uveďte parametre polomeru.

Q2: Dá sa rozloženie obrazovky voľne upraviť?

A: Áno. Modulárna štruktúra podporuje flexibilné kombinácie s prispôsobiteľnými riadkami a stĺpcami.

Otázka 3: Ovplyvní odstránenie jedného panelu stabilitu celej video steny?

Odpoveď: Nezávislá konštrukcia upínania zaisťuje, že samostatná demontáž jedného panelu nenarúša zvyšok konštrukcie.

Q4: Ako dlho zostanú upravené medzery konzistentné po doladení?

Odpoveď: Pri bežnom používaní si poistné matice zachovávajú presnosť medzery po dobu 6 mesiacov bez opätovného nastavenia; odporúča sa kontrola každých šesť mesiacov.

Otázka 5: Čo je stabilnejšie, nástenné alebo stojace na podlahe?

Odpoveď: Obidva majú rovnakú konštrukčnú pevnosť. Výber závisí od podmienok steny:

•Betónové/plné tehlové steny: Nástenné (nižšie náklady)

•Kýlové steny zo skla/mramoru/ľahkej ocele: stojace na podlahe (bez poškodenia steny)

•Dočasné a mobilné inštalácie: stojace na podlahe (opakovaná montáž a demontáž)
