100-palcový vertikálny hydraulický držiak LCD

100-palcový vertikálny hydraulický držiak LCD je mimoriadne odolný podporný systém určený pre 100-palcové obrovské LCD obrazovky (kompatibilné aj so 102/105-palcovými modelmi). Na rozdiel od držiakov pre 98-palcové a menšie obrazovky, holá 100-palcová obrazovka zvyčajne váži viac ako 130 kg a je vysoká takmer 2,2 metra, čo sa nedá bezpečne podoprieť samotnou montážou na stenu. Tento produkt sa vyznačuje hybridnou štruktúrou kombinujúcou pomocnú nosnú stenu a podlahovú podporu. Väčšina zvislého zaťaženia sa prenáša na zem, zatiaľ čo stena slúži len na zabránenie prevráteniu a fixáciu polohy.

Materiály a remeselné spracovanie

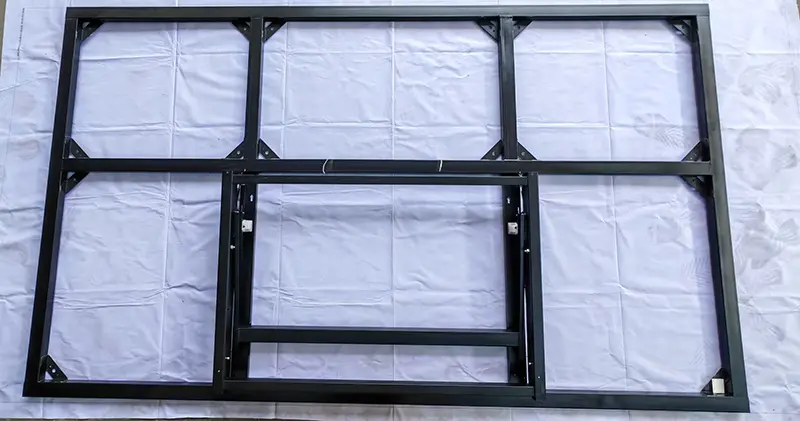

1. Hlavný rám:

Zahustené a rozšírené oceľové plechy valcované za studena s výstužnými rebrami pre vyššiu nosnosť a odolnosť proti krúteniu bez deformácií.

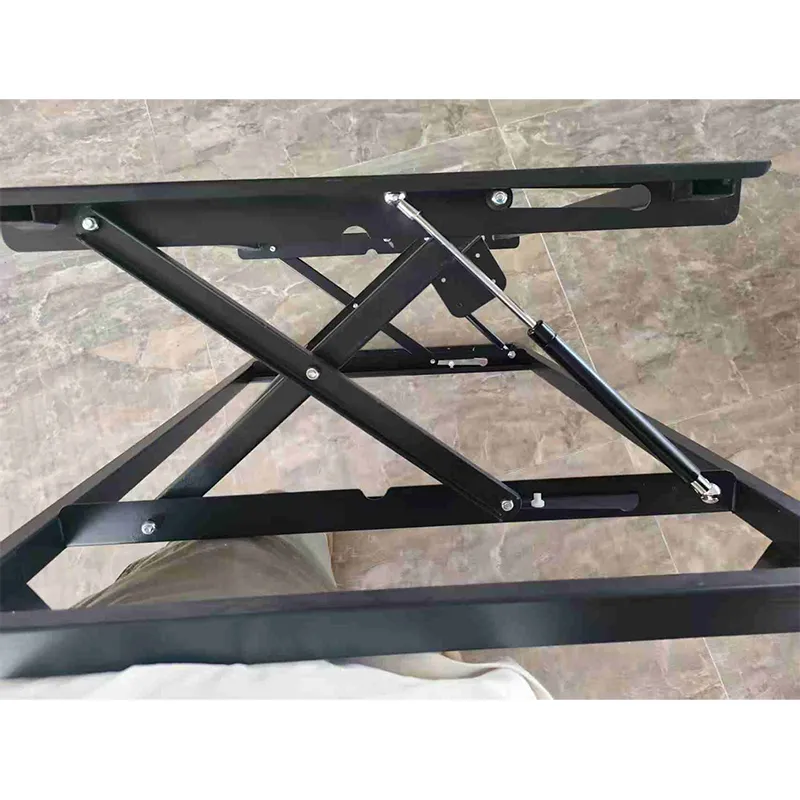

2. Hydraulický systém:

Duálne hydraulické tlmiace komponenty priemyselného stupňa ponúkajú rovnomernú podporu, hladké zdvíhanie a tiché tlmenie.

3. Zostava závesnej dosky:

Vlastná rozšírená vertikálna závesná doska VESA pre 100-palcové obrazovky, kompatibilná so štandardnými montážnymi otvormi pre veľké displeje.

4. Bezpečnostná ochrana:

Viaceré západky proti pádu a protišmykové gumené podložky tlmiace nárazy, aby sa zabránilo náhodnému spadnutiu.

5. Upevňovacie kovanie:

Národné štandardné zosilnené a predĺžené rozperné skrutky na rovnomerné rozloženie napätia steny pre pevnejšiu inštaláciu.

Výhody produktu

1. Prispôsobené pre obrovské obrazovky:

Optimalizované výhradne pre 100-palcovú vertikálnu montáž, stabilnejšie a lepšie uchytené ako univerzálne držiaky.

2. Hydraulický systém šetriaci prácu:

Jednoduché nastavenie na ochranu obrazovky a jej portov.

3. Nízke náklady na údržbu:

Konštrukcia s rýchlou demontážou ovládateľná bez profesionálnych technikov.

4. Úspora miesta:

Vertikálny dizajn priliehajúci k stene s minimálnym horizontálnym pôdorysom, ideálny pre haly, chodby a výstavné haly.

5. Široká použiteľnosť:

Pracuje pre konferencie, výstavy, nákupné centrá, nemocnice, vládne úrady, mediálny priemysel a ďalšie.

Porovnanie nákladov na prevádzku a údržbu s tradičnými držiakmi

Požiadavky na stenu a špecifikácie inštalácie

Kritické bezpečnostné varovanie

100-palcová obrazovka váži viac ako 90 kg. Nesprávne typy stien môžu spôsobiť pád obrazovky, čo môže mať za následok stratu majetku a zranenie osôb.

Povolené typy stien (všetky požiadavky musia byť splnené súčasne)

Zakázané typy stien (prísne zakázaná inštalácia)

Požadované nástroje a počet inštalátorov

Kroky inštalácie

1. Kontrola steny: Uistite sa, že stena je pevný betón alebo tehla s kvalifikovanou hrúbkou.

2. Umiestnenie a značenie: Pomocou laserovej vodováhy nakreslite vertikálnu stredovú čiaru a označte 8 bodov vŕtania.

3. Vŕtanie a čistenie otvorov: Vyvŕtajte otvory v hĺbke ≥ 100 mm elektrickým kladivom, odstráňte nečistoty a vložte expanzné trubice M10.

4. Upevnenie základne: Namontujte základňu na stenu, postupne utiahnite 8 rozperných skrutiek a skontrolujte zvislosť.

5. Inštalácia závesnej platne VESA: Pripevnite rozšírenú platňu VESA na zadnú stranu 100-palcovej obrazovky (kompatibilná so vzormi otvorov 600×400, 800×600, 900×600).

6. Prípravy na zavesenie obrazovky: Skontrolujte hydraulické tyče a bezpečnostné západky; nastavte zdvíhaciu plošinu na montážnu výšku.

7. Montáž sita: Dvaja pracovníci zdvíhajú sito, zatiaľ čo jeden operátor vedie háky tak, aby boli zarovnané so štrbinami v základni a pomaly spúšťali.

8. Bezpečnostné západky zámku: Postupne upevnite hlavné spony, bočné bezpečnostné zámky a ručne skrútené skrutky proti prevráteniu.

9. Správa a úprava káblov: Nasmerujte káble do priehradky na magnetické káble a nastavte uhol naklonenia do optimálnej polohy.

10. Záverečná kontrola: Potraste obrazovkou, aby ste sa uistili, že nie je uvoľnená a skontrolujte všetky západky.

Použiteľné scenáre

Kancelária spoločnosti

Veľké obrazovky konferenčných miestností, uvítacie displeje na recepcii, výstavné steny firemnej kultúry

Komerčný displej

Reklamné obrazovky v obchodoch, predvádzacie obrazovky na výstavu značiek, obrazovky na digitálne plagáty obchodov

Vládne a verejné služby

Obrazovky zverejňovania informácií vo vládnych halách, obrazovky nemocničných sprievodcov, obrazovky s pokynmi na výstavách

Médiá a živé vysielanie

Vertikálne obrie obrazovky na živé vysielanie krátkeho videa, zobrazenie vlastného mediálneho obsahu, štúdiové informačné obrazovky

Vzdelávanie a školenie

Obrazovky s bulletinmi v areáli, ukážkové obrazovky školiacich miestností, interaktívne displeje pre školiace inštitúcie

FAQ

Q1: Aká je maximálna nosnosť tohto 100-palcového vertikálneho držiaka?

Odpoveď: Postavený zo zosilnených rozšírených oceľových plátov a dvojitej hydraulickej podpory, jeho maximálne zaťaženie dosahuje 130 kg, čo plne pokrýva hmotnosť všetkých typov 100-palcových veľkých obrazoviek.

Otázka 2: Nakloní sa vertikálne namontovaná 100-palcová obrazovka dopredu kvôli posunutému ťažisku dopredu?

Odpoveď: Prijíma špeciálnu gravitačnú štruktúru s predpätím zozadu s dozadu posunutými závesnými doskami na presun nákladu dovnútra, čím sa eliminuje nakláňanie dopredu a deformácia hrán.

Q3: Aká je vzdialenosť medzi obrazovkou a stenou po vertikálnej inštalácii?

Odpoveď: Medzera medzi stenou je len 60 mm – 85 mm, ultratenká a priestorovo úsporná s elegantným, minimalistickým vzhľadom.

Q4: Je konzola náchylná na deformáciu počas prepravy?

Odpoveď: Obsahuje integrované lisované konštrukčné diely, plne vystužené balenie a pevnú ochranu rohov, so silnou odolnosťou proti stlačeniu a pádu, aby sa zabránilo deformácii pri preprave.

Otázka 5: Ako skryť káble a pridať nové káble neskôr?

Odpoveď: Držiak sa dodáva so zabudovaným magnetickým priestorom na kábel (60 cm š x 120 cm v x 4 cm h), ktorý pojme 4 káble HDMI, 2 napájacie káble a 2 sieťové káble. Kryt je pripevnený magneticky a otvára sa bez použitia náradia. Pridanie alebo výmena káblov: potiahnutím otvorte kryt, vložte nové káble dovnútra a zatvorte kryt – odstránenie obrazovky nie je potrebné.

Q6: Môže byť namontovaný horizontálne? Podporuje horizontálne nastavenie úrovne?

Odpoveď: Tento model podporuje iba vertikálnu montáž so svojou štruktúrou optimalizovanou pre vertikálne rozloženie gravitácie obrazovky. Ak je potrebné prepínať medzi horizontálnou a vertikálnou orientáciou, zakúpte si našu otočnú konzolu. Pre horizontálne vyrovnanie: kalibrujte pomocou laserovej vodováhy počas inštalácie základne; jemné horizontálne nastavenie (±2°) je k dispozícii po montáži obrazovky.

Q7: Je držiak odolný voči nárazom a vhodný pre oblasti náchylné na zemetrasenie?

Odpoveď: Prešiel vibračnými testami simulujúcimi frekvenciu zemetrasení s magnitúdou 8 bez toho, aby obrazovka spadla alebo sa neuvoľnili západky. Prepážky proti zdvihnutiu a protišmykové gumené podložky v šesťnásobnom bezpečnostnom prevedení sú špeciálne optimalizované pre vibračné prostredie. Platí pre seizmické zóny vrátane Japonska, Taiwanu, Čile, Turecka a Kalifornie v USA.
